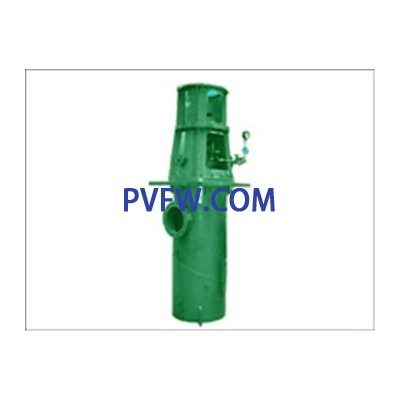

LDTN系列冷凝泵

LDTN与LDTNA型泵为立式多级筒袋式结构，吸入与排出接口分别位于泵筒体和排出座上,二者可以做1800、900等多角度变位；叶轮为封闭式，首级叶轮有单、双吸形式。泵设有多处水润滑轴承。用以承受转子径向力，泵转子的轴向力由电动机上的推力轴承承受。泵转子内部轴间卡环式筒形联轴器连接，泵转子与电动机轴用法兰式刚性联轴器联接。轴封为软填料，可按特殊定货设计成机械密封。俯视，泵逆时针方向旋转。轴封需要外供密封水，水质为凝结水，水量为此0.3-0.5m3/h,水压为0.2-0.4MPa,水温不大于380C。以上电动机设有轴承冷却器，需要外供冷却水，水质为软化处理后的工业水，水量为8－12m3/h,水压为0.1-0.2MPa，水温不大于380C。
